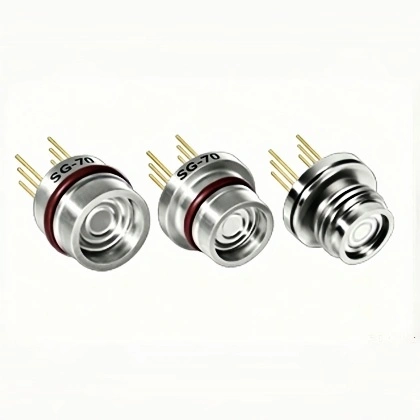

האלמנט רגיש ללחץ SG-70 בטמפרטורה רחבה piezoresistive הוא אלמנט למדידת לחץ ליבה OEM מבודד על ידי דיאפרגמה גלית מפלדת אל חלד. אימוץ עיצוב מבנה משולב, הוא כולל עמידות בלחץ גבוהה, יציבות מעולה ואמינות יוצאת דופן, ויכול לשמור על ביצועי מדידה יציבים בתנאי עבודה מורכבים עם רטט גבוה והשפעה חזקה.

מצויד בשבב רגיש ללחץ-בדיוק-גבוה וביציבות גבוהה, האלמנט מורכב במלואו בקווי ייצור אוטומטיים ונבדק אוטומטית על ידי מחשב, מה שמבטיח עקביות מעולה של מוצר ודיוק מדידה. הוא תומך בנגדי פיצוי אופציונליים למימוש כיול מדויק של נקודת אפס- ופיצוי טמפרטורה, המבטל שגיאות מדידה בתנאי עבודה- רחבים של טמפרטורה ומבטיח מדידה מדויקת בכל טווח הטמפרטורות.

כולל מבנה קומפקטי עם מימד ליבה של 12.6 מ"מ בלבד, מוצר זה מתגאה בכושר הסתגלות גבוה וניתן לשלב אותו בקלות במדדי לחץ למטה. בנוסף, זמינות שיטות איטום הניתנות להתאמה אישית כדי לעמוד בדרישות הגנת איטום מגוונות לתנאי עבודה מורכבים בבור, מה שמאפשר תרחישי יישום נרחבים.

תכונות מפתח

- טווח מדידת לחץ:0kPa-100kPa…70MPa עם טווח כיסוי רחב, מתאים לזיהוי לחץ בתרחישי יישומים מגוונים

- טווח טמפרטורת פעולה:-55 מעלות -150 מעלות, כולל יכולת הסתגלות מעולה לטמפרטורה רחבה לתנאי עבודה קיצוניים בטמפרטורה גבוהה ונמוכה

- מצב אספקת חשמל:תומך במצבי אספקת חשמל כפולים של מתח קבוע וזרם קבוע, תואם תוכניות מעגלים שונות

- עיצוב מבני:מאמץ מבנה מבודד עם תאימות בינונית חזקה, מתאים למדידה של מדיות נוזליות שונות

-מֵמַד:מבנה OEM סטנדרטי של Φ12.6 מ"מ, גודל קומפקטי לאינטגרציה והרכבה קלים

- חומר:עשוי מפלדת אל חלד מלאה 316L עם עמידות בפני קורוזיה ובלאי יוצאי דופן, ישים בסביבות עבודה מורכבות

- הסתגלות סביבתית:עמידות מצוינת בפני רעידות וזעזועים, המבטיחה ביצועים יציבים בתנאי עבודה קשים

יציבות - לטווח ארוך-:מספק יציבות מעולה-לטווח ארוך כדי להבטיח מדידה רציפה ומדויקת לטווח ארוך-

- אמינות:עומד בדרישות האמינות של-הצבא לאיכות גבוהה ועמידות

יישומים אופייניים

תעופה וחלל וצבא

מכשירי תעופה וחלל, ציוד תעופה וימי, מערכות קירור ומיזוג אוויר צבאיות

ציוד לבדיקת לחץ ובקרה

מדי לחץ כלליים, מכשירי כיול לחץ, מערכות הידראוליות ומתגי לחץ

ניטור לחץ בינוני

מדידת מפלס נוזלים, מדידת לחץ של גז ומדיה נוזלית

מפרטים:

פָּרָמֶטֶר	מַדָד
טווח מדידה	0kPa-100kPa…70MPa
סוג לחץ	מד לחץ, לחץ מוחלט, לחץ מד אטום
לחץ יתר	לחץ פי 1.5 בקנה מידה מלא- או 110 MPa, הקטן מביניהם
לחץ פרץ	לחץ פי 3 בקנה מידה מלא- או 110 MPa, הקטן מביניהם
לחץ בינוני	כל נוזל וגז תואם עם נירוסטה 316L
מפרט חשמל
ספק כוח	פחות או שווה ל-10V DC או פחות או שווה ל-2mA DC
טווח פלט	היסט אפס: ±25 mV
טווח פלט	פלט בקנה מידה מלא-: יותר מ-50 mV (מתחת לאספקת חשמל של 5 VDC)
מתח מוצא נפוץ-מצב	50% ממתח הכניסה (אופייני)
עכבת קלט	3kΩ-8kΩ
עכבת פלט	3kΩ-8kΩ
תדר טבעי	50KHz
התנגדות בידוד	גדול או שווה ל-500VDC@100MΩ
אי-לינאריות	0.15%FS
הֲדִירוּת	0.05%FS
היסטרזיס	0.05%FS
טווח טמפרטורות פעולה	-55 מעלות -150 מעלות
טווח טמפרטורת אחסון	-55 מעלות -150 מעלות
יציבות-לטווח ארוך	0.2%F.S
מאפיינים מבניים
חומר דיאפרגמה	נירוסטה 316L
חומר דיור	נירוסטה 316L
עופרת סיכה	Kovar מצופה זהב-
משקל נטו	8g
תנאים סביבתיים
רֶטֶט	20g@10Hz....2000Hz
הלם מכני	100g@11ms
